Mérőrendszer Futáskártya - Gage Run Chart
Minitab elérési út: Stat > Quality Tools > Gage Study > Gage Run Chart
Projekt (Project):
Mérőrendszer értékelése
Projektvezető (Project Leader):
Dátum (Date):
2009.07.03.

Bemenet (Input)
Változó leírása - Variable Description:
Három operátor 10 munkadarabot kétszer mér. Ábrázoljuk a mérési eredményeket a munkadarabok és operátorok függvényében. Mit tapasztalunk?

Elemzés adatai - Study Parameters
Minták száma
# of Samples:
 10
Értékelők száma
# of Appraisers:
 3
Ismétlések száma
# of Trials:
 2

Értékelők  - Appraisers
Név vagy azonosító - Name or Identification:
Csaba
Károly
János
Mind képzett?
All qualified?


Minta minősége - Quality of Sample
A kiválasztott darabok tükrözik az intervallumot, melyben a mérőrendszert használjuk?
Do the selected parts reflect the range over which the measuring system is to be used?


Kimenet (Output )

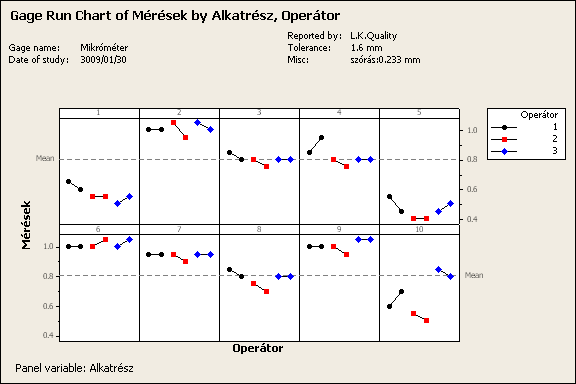

Ábra (Mérőeszköz futáskártya) - Graphical (Gage Run Chart):



Következtetés (Conclusion)
Észrevételek - Observations:
  • Általában a második Operátor mérései a legalacsonyabb értékeket adják, és a második mérés rendszerint kisebb, mint az első.
  • A harmadik Operátor mér a legkövetkezetesebben (10-ből 5 db vízszintes vonal).
